Router ACL

설계도





cisco packet tracer 로 구현한 것

ip 주소 할당해주고,

라우팅 테이블 static 으로 추가해줌

R1 # ip route 10.10.74.0 255.255.255.0 200.200.200.74

R2 # ip route 10.10.145.0 255.255.255.0 200.200.200.145





Extended ACL 해줌

PC0 -> server1 로 가는 http 포트 차단해주기



R1(config) # access-list 101 deny tcp 10.10.74.0 0.0.0.255 host 10.10.145.200 eq 80

R1(config) # access-list 101 permit tcp any any

R1(config) # access-list 101 permit icmp any any (핑은 잘되게끔)

( access-list 101 deny any any - 보이진 않지만 기본적으로 깔려있음 )



R1(config) # int f1/0

R1(config) # ip access-group 101 in



조회해주는 명령어

Router# sh ip access-lists



지울 땐

R1(config) # ip access-list extended 101

R1(config-ext-nacl)# no 20 (<- 조회하여 본 목록 중 지우고자 하는 행 )



---

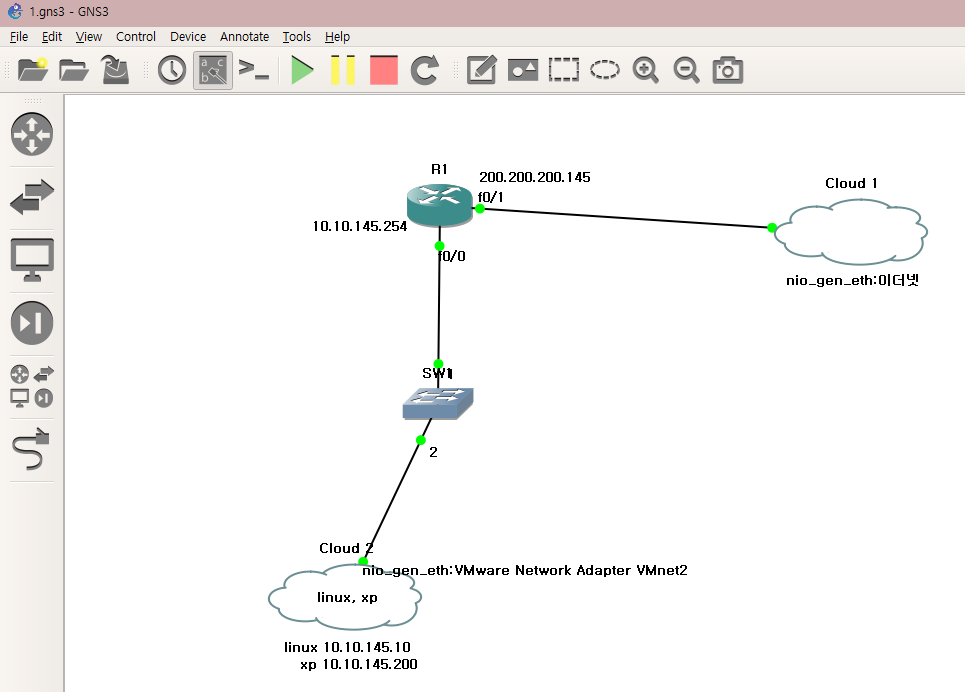

설계도 대로 cisco packet tracer 에서 한 것을

실제 환경에서 해보기. GNS3 를 이용.



http(80), ssh(22) - putty , icmp (ping) 차단 해주는 실습.
